Benvenuti alla XHT Technology Co., Ltd.

Possiamo fornire un servizio unico:

Dischi di circuito PCB+Assemblaggio
E-test.
Acquisto di componenti elettronici.
Disponibile su SMT, BGA, DIP.
Test di funzione PCBA.
Assemblaggio di contenitore.

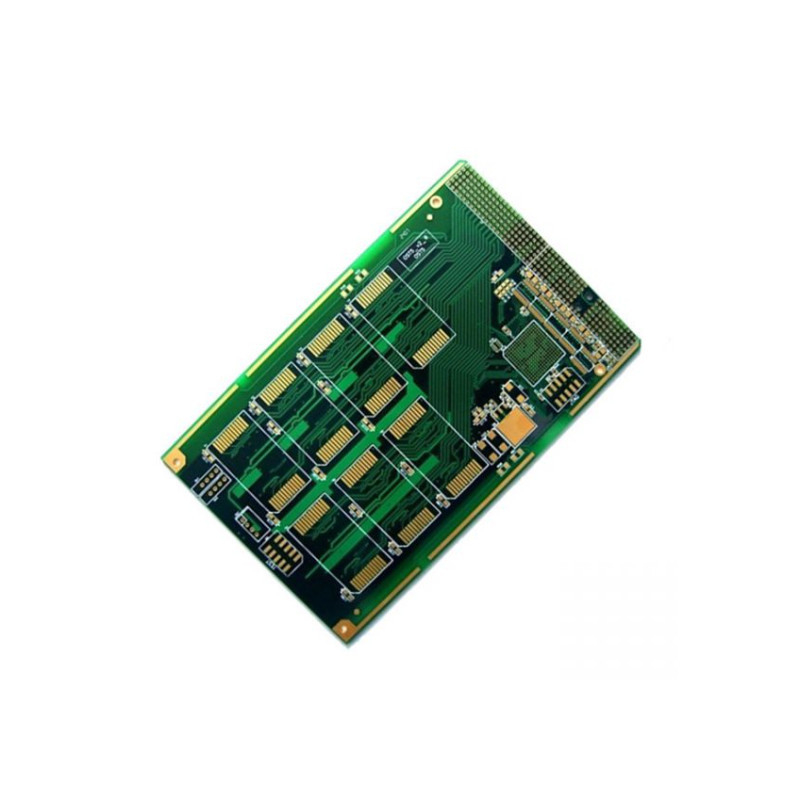

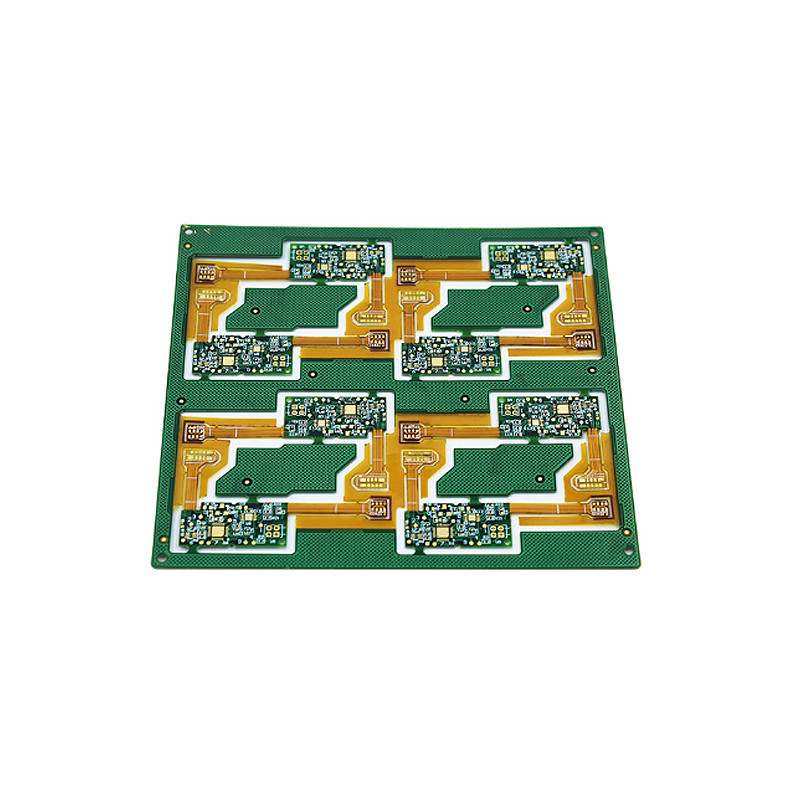

Introduzione dei PCB HDI

HDI (High Density Interconnect): tecnologia di interconnessione ad alta densità, utilizzando principalmente vie cieche/interrate (micro-blind/buried vias),una tecnologia che rende più elevata la densità di distribuzione del circuito della scheda di circuito PCBIl vantaggio è che può aumentare notevolmente l'area utilizzabile della scheda di circuito PCB, rendendo il prodotto il più miniaturizzato possibile.è impossibile utilizzare metodi di perforazione tradizionali per perforare i fori, e alcuni dei fori di via devono essere forati con la perforazione laser per formare fori ciechi, o cooperare con le vie sotterranee dello strato interno per interconnettersi.

In generale, i circuiti stampati HDI utilizzano il metodo di costruzione (Build Up), prima si fanno o si premono gli strati interni, si completano la perforazione laser e la galvanoplastica dello strato esterno,e poi lo strato esterno è coperto da uno strato isolante (prepreg).) e foglio di rame, e poi ripetere la fabbricazione del circuito dello strato esterno, o continuare la trivellazione a laser, e impilare gli strati verso l'esterno uno alla volta.

Generalmente, il diametro del foro di perforazione laser è progettato per essere di 3 ~ 4 mil (circa 0,076 ~ 0,1 mm), e lo spessore di isolamento tra ogni strato di perforazione laser è di circa 3 mil.A causa dell'uso della trivellazione laser molte volte, la chiave per la qualità del circuito stampato HDI è il disegno del foro dopo la perforazione laser e se il foro può essere riempito uniformemente dopo la successiva galvanoplastica e riempimento.

Vantaggi del PCB HDI
1Quando la densità del PCB aumenta oltre gli otto strati, viene prodotto da HDI e il suo costo sarà inferiore al tradizionale processo di pressatura complesso.
2- Aumentare la densità dei circuiti, l'interconnessione di circuiti tradizionali e di parti
3. Promuovere l'uso di tecniche di costruzione avanzate
4. Ha prestazioni elettriche migliori e precisione del segnale
5Migliore affidabilità
6, può migliorare le prestazioni termiche
7. Può migliorare RFI/EMI/ESD (RFI/EMI/ESD)
8Migliorare l'efficienza della progettazione
Le schede HDI sono ampiamente utilizzate in telefoni cellulari, fotocamere digitali, MP3, MP4, computer portatili, elettronica automobilistica e altri prodotti digitali, tra cui i telefoni cellulari sono i più utilizzati.Le schede HDI sono generalmente fabbricate utilizzando un metodo di accumulo. Più lungo è il tempo di assestamento, maggiore è il grado tecnico della scheda. Le schede HDI regolari sono fondamentalmente usa e getta. Le HDI di fascia alta utilizzano due o più tecniche di costruzione.tecnologie avanzate per PCB come i fori impilatiLe schede HDI di fascia alta sono utilizzate principalmente nei telefoni cellulari 3G, nelle fotocamere digitali avanzate, nelle schede portanti IC, ecc.

Capacità di PCB e specifiche tecniche

Equipaggiamento avanzato per la produzione e l'assemblaggio di PCB

XHT ha importato macchinari avanzati da Stati Uniti, Giappone, Germania e Israele per migliorare la nostra capacità produttiva e tecnica.seppellito e cieco tramite una speciale impedenza controllataAbbiamo una divisione di ricerca e sviluppo altamente sviluppata che ha aiutato la nostra fabbrica a produrre con successo micro-via meccanica, impedenza ad alta densità e HDI.
