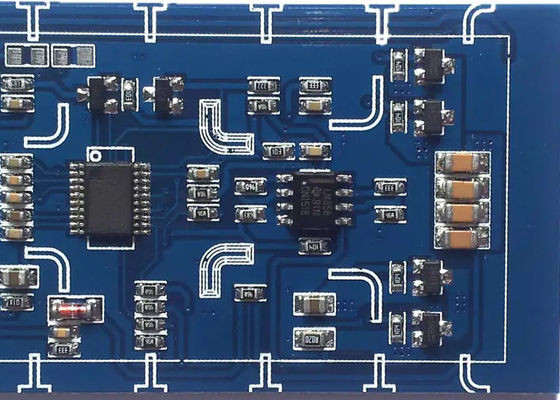

General Electric Control EMS PCB Assembly Cost Effectively EMS Circuit Board Assy 1 Stop Service

Controllo elettrico generale EMS PCB assemblaggio EMS Circuito a costi contenuti Assy 1 Stop Service

  • Evidenziare

    Controllo elettrico EMS PCB assemblaggio

    ,

    Assemblaggio generale di PCB EMS

    ,

    Fabbricazione di circuiti per sistemi elettromagnetici a basso costo

  • Nome del prodotto
    Circuito stampato, Assemblea di fabbricazione/PWB di progettazione/PWB del PWB 94V0 in Cina, doppio
  • Materiale
    FR-4
  • Spessore della scheda
    1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0m
  • Tipo
    Bordo personalizzabile e elettronico, Assemblea elettronica del PWB, bordo del PWB dell'allarme
  • Applicazione
    Dispositivo di elettronica, prodotti elettronici di consumo, prodotti elettronici, industriale, ecc
  • Colore
    Colore verde e su misura, blu sulla vostra richiesta
  • Strati
    1-28
  • Dimensione minima del foro
    0.25mm, 0.1mm, 0,2 millimetri, 0.15-0.2mm, 0.1mm-1mm
  • Luogo di origine
    Cina
  • Marca
    XHT
  • Certificazione
    ISO、IATF16949、RoSH
  • Numero di modello
    XHT-PCBA-6
  • Quantità di ordine minimo
    Moq basso
  • Imballaggi particolari
    Cartone con sacchetto di schiuma
  • Tempi di consegna
    1-2 SETTEMANE
  • Termini di pagamento
    T/T, Western Union, MoneyGram

Controllo elettrico generale EMS PCB assemblaggio EMS Circuito a costi contenuti Assy 1 Stop Service

Pcb/Smt/FR-4/Scheda di circuito stampato/Scheda multistrato

SMT



L'elaborazione delle patch SMT acquisterà i componenti in base alla BOM, BOM fornita dai clienti e confermerà il piano di produzione del PMC.Inizieremo la programmazione SMT., fabbricazione di maglie laser in acciaio e stampa con pasta di saldatura secondo il processo SMT.



I componenti saranno montati sulla scheda di circuito tramite montatore SMT e, se necessario, verrà effettuato il rilevamento ottico automatico online dell'AOI.la curva di temperatura perfetta del forno a reflow è impostata in modo da lasciare che il circuito fluisca attraverso la saldatura a reflow.



Dopo la necessaria ispezione IPQC, il materiale DIP può essere poi passato attraverso la scheda di circuito utilizzando il processo DIP e quindi attraverso la saldatura a onde.Poi è il momento di effettuare il necessario processo post-forno.



Dopo aver completato tutti i processi di cui sopra, QA effettuerà un test completo per garantire la qualità del prodotto.



Vantaggi del circuito integrato a uno strato



(1) Basso costo: il costo di fabbricazione della scheda PCB monolivello è relativamente basso, poiché sono necessari solo uno strato di foglio di rame e uno strato di substrato,e il processo di produzione è relativamente semplice.



(2) Facile produzione: rispetto ad altri tipi strutturali di schede PCB, il metodo di produzione delle schede PCB monolivello è relativamente semplice,devono essere eseguiti solo cablaggi a un lato e corrosione a uno strato, quindi la difficoltà di produzione è bassa.



(3) Alta affidabilità: la scheda PCB a uno strato non ha cablaggi e connessioni a più strati, quindi non è facile avere problemi di cortocircuito e interferenze, con un'alta affidabilità.



(4) Adatto per circuiti semplici: la scheda PCB a uno strato è adatta per la progettazione di circuiti semplici, come luci a LED, suono, ecc., può soddisfare la maggior parte delle esigenze di bassa complessità dei circuiti.



PCBA chiavi in mano PCB + approvvigionamento di componenti + assemblaggio + imballaggio
Dettagli di montaggio Le linee SMT e Through-hole, ISO
Tempo di consegna Prototipo: 15 giorni lavorativi Ordine di massa: 20-25 giorni lavorativi
Prova sui prodotti Prova con sonda volante, ispezione a raggi X, prova AOI, prova funzionale
Quantità Quantità minima: 1pcs. prototipo, piccolo ordine, ordine di massa, tutto OK
I file che ci servono. PCB: file Gerber ((CAM, PCB, PCBDOC)
I file che ci servono. Componenti: lista dei materiali (lista BOM)
I file che ci servono. Assemblaggio: file Pick-N-Place
Dimensione del pannello PCB Dimensioni min: 0,25*0,25 pollici ((6*6mm)
Dimensioni massime: 20*20 pollici ((500*500mm)
Tipo di saldatura per PCB Paste di saldatura idrosolubile, RoHS senza piombo
Dettagli dei componenti Passivo Dimensione ridotta a 0201
Dettagli dei componenti BGA e VFBGA
Dettagli dei componenti Portatori di chip senza piombo/CSP
Dettagli dei componenti Assemblaggio SMT a doppio lato
Dettagli dei componenti Fino a 0,8 millimetri.
Dettagli dei componenti BGA Riparazione e riball
Dettagli dei componenti Rimozione e sostituzione delle parti
Confezione dei componenti Taglio del nastro, tubo, bobine, parti sciolte
Assemblaggio di PCB Perforazione -- esposizione -- placcaggio -- attaccamento e strappaggio -- perforazione -- prova elettrica -- SMT -- saldatura a onde -- assemblaggio -- TIC -- prova funzionale -- prova di temperatura e umidità



Vantaggi dei circuiti stampati a più strati



1, la densità di assemblaggio delle schede di circuiti multilivello è elevata, le dimensioni sono ridotte, con il volume dei prodotti elettronici sempre più ridotto,la funzione del circuito stampato PCB è anche avanzato requisiti più elevati, la domanda di circuiti stampati a più strati è anche in aumento.



2, la selezione della linea di posa della scheda di circuito PCB multilivello è conveniente, la lunghezza della linea di posa è notevolmente ridotta, la linea di posa tra i componenti elettronici è ridotta,ma anche migliorare la velocità di trasmissione del segnale di dati.
