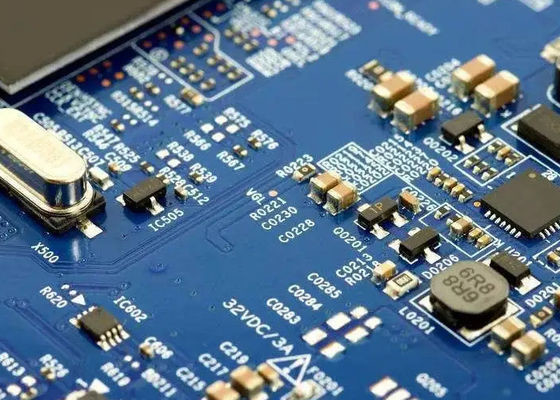

Rapido giro prototipo EMS assemblaggio del circuito elettrico

FR-4/Scheda di circuito stampato/Scheda multistrato/PCB a lato singolo/PCBA/Dip/Ems Pcb

Assemblaggio della scheda di circuito EMS

L'assemblaggio di schede di circuito elettronico EMS (Electronics Manufacturing Services) comporta il processo di assemblaggio di componenti elettronici su una scheda di circuito stampato (PCB) per creare un dispositivo elettronico funzionale.Questo processo comprende in genere le seguenti fasi::

Acquisto di componenti: i fornitori di EMS acquistano i componenti elettronici richiesti dai fornitori sulla base della fattura di materiali (BOM) fornita dal cliente.

Fabbricazione del PCB: il PCB è prodotto secondo le specifiche di progettazione fornite dal cliente.

Applicazione della pasta di saldatura: la pasta di saldatura viene applicata sul PCB utilizzando uno stencil, che definisce le aree in cui saranno posizionati i componenti.

Pick and Place: le macchine di pick and place automatizzate posizionano con precisione i componenti montati in superficie sul PCB utilizzando sistemi di visione per l'allineamento.

Saldatura a reflusso: il PCB con componenti e pasta di saldatura viene passato attraverso un forno a reflusso, dove la pasta di saldatura viene fusa per creare connessioni elettriche tra i componenti e il PCB.

Assemblaggio di componenti a fori: se vengono utilizzati componenti a fori, vengono inseriti manualmente o automaticamente nel PCB e saldati utilizzando saldature ondulate o saldatrici selettive.

Ispezione e collaudo: l'ispezione ottica automatizzata (AOI) e il collaudo in circuito (ICT) sono eseguiti per garantire la qualità e la funzionalità del PCB assemblato.

Assemblaggio finale: possono essere eseguiti processi aggiuntivi quali rivestimento conforme, imballaggio in vaso e assemblaggio meccanico a seconda dei requisiti specifici del dispositivo elettronico.

Imballaggio e spedizione: i PCB assemblati vengono imballati secondo le specifiche del cliente e spediti al luogo designato.

I fornitori di EMS offrono una serie di servizi oltre l'assemblaggio di schede di circuito, tra cui progettazione, prototipazione, gestione della catena di approvvigionamento e servizi aftermarket.Questi servizi possono essere personalizzati per soddisfare le esigenze specifiche del cliente, dalla produzione su piccola scala alla produzione a grandi volumi.

SMT

I componenti saranno montati sulla scheda di circuito tramite montatore SMT e, se necessario, verrà effettuato il rilevamento ottico automatico online dell'AOI.la curva di temperatura del forno a reflow perfetto è impostata in modo da lasciare che il circuito fluisca attraverso la saldatura a reflow.

Dopo la necessaria ispezione IPQC, il materiale DIP può quindi essere passato attraverso la scheda di circuito utilizzando il processo DIP e quindi attraverso la saldatura a onde.Poi è il momento di effettuare il necessario processo post-forno.

1Il processo di lavorazione DIP è: inserimento del foro →AOI→ saldatura ondulatoria → pin di taglio →AOI→ correzione → lavaggio → controllo qualità.

2Dopo la saldatura a onde, i prodotti saranno scansionati dalle apparecchiature AOI per assicurarsi che non si verifichi alcun errore.

D: Quali file utilizzate nella fabbricazione di PCBA?

R: Gerber o Eagle, elenco BOM, PNP e posizione dei componenti.

D: È possibile offrire un campione?

A: Sì, possiamo personalizzare i campioni per i vostri test prima della produzione di massa.

Q: Quanto tempo posso ottenere il preventivo dopo aver inviato Gerber, BOM e procedura di prova?

A: entro 6 ore per le offerte di PCB e circa 24 ore per le offerte di PCBA.

D: Come posso conoscere il processo di produzione del mio PCBA?

A: 7-10 giorni per la produzione di PCB e l'acquisto di componenti, e 10 giorni per l'assemblaggio e il collaudo di PCB.

D. Il mio disegno e' sicuro quando te lo mando?

I tuoi file sono custoditi in completa sicurezza mentre sono in possesso di Kerongda. I tuoi file non vengono mai condivisi con terzi, solo i nostri colleghi hanno accesso ai tuoi file di progettazione.Dato che sono di tua proprietà, rispettiamo il copyright dei vostri file. Il cliente controlla la disposizione di questi file secondo le vostre esigenze e l'approvazione scritta.

Q. Qual è la garanzia?

La garanzia è di 2 anni.

Rapido turno prototipo EMS circuito assemblaggio della scheda leader produttore
