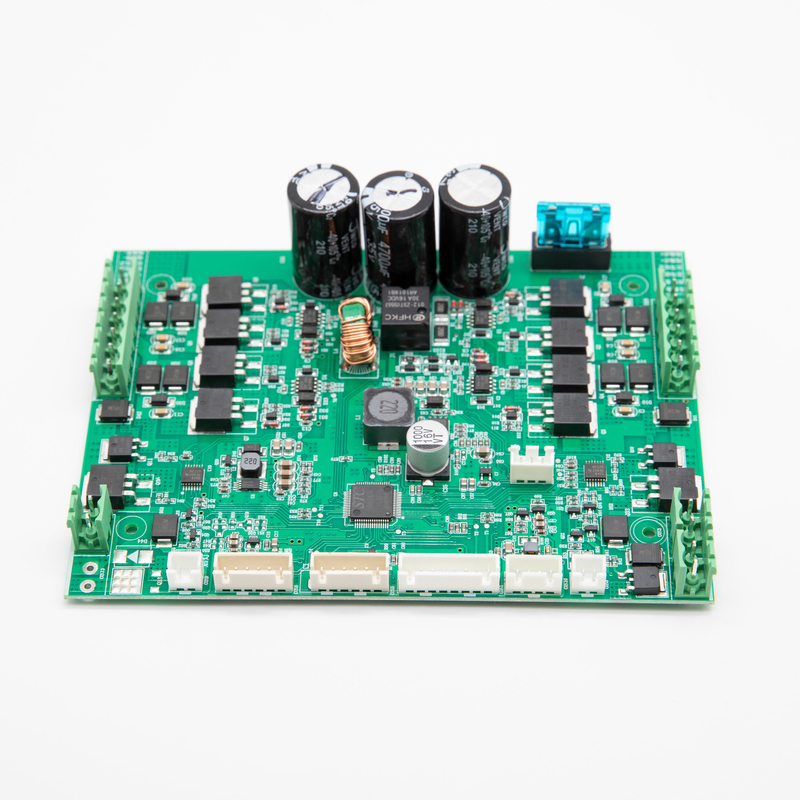

Assemblaggio di circuiti stampati professionali a più strati con disegno personalizzato

PCB monolivello

Un circuito stampato a uno strato (PCB) è un circuito stampato che ha tracce conduttive su un solo lato della scheda.Rispetto ai PCB multistrato, i PCB monolivello sono meno costosi e hanno processi di produzione più semplici, quindi sono spesso utilizzati in dispositivi elettronici e prototipi più semplici.hanno limitazioni nella complessità del routing e nell'integrità del segnale rispetto ai PCB multicapa.

La scheda PCB standard è un termine generale per tutte le schede stampate, che possono essere suddivise in schede monolivello o multilivello a seconda delle esigenze.Il substrato della scheda stessa è costituito da un isolantePotete vederlo sulla superficie.

Originariamente, la lamina di rame è coperta su tutta la tavola, ma nel processo di produzione, la parte centrale è incisa,e la parte rimanente diventa una rete di piccole lineeQueste linee sono chiamate conduttori.

per la connessione di circuiti di parti su PCB.

La scheda monolivello è la scheda di tipo PCB più basilare, chiamata anche single panel, perché il filo appare solo da un lato, quindi chiamiamo questa scheda PCB single panel.

PCB a più strati

Il PCB a più strati, come suggerisce il nome, ha più strati di tracce conduttive separati da strati isolanti.Queste schede sono utilizzate in dispositivi elettronici più complessi in cui un singolo strato di PCB non è sufficiente per soddisfare questi requisitiGli strati aggiuntivi consentono progetti di circuiti più complessi, una migliore integrità del segnale e una minore interferenza elettromagnetica.I PCB multilivello sono comunemente utilizzati in dispositivi elettronici ad alte prestazioni come computerSono più costosi da produrre rispetto ai PCB monolivello, ma offrono significativi vantaggi in termini di funzionalità e prestazioni.

Assemblaggio PCB a più strati

L'assemblaggio a più strati di PCB comporta il processo di riempimento e saldatura di componenti su una scheda di circuiti stampati a più strati.Questo processo richiede attrezzature e competenze specializzate a causa della complessità del lavoro con più strati.

Durante l'assemblaggio di PCB a più strati, i componenti vengono posizionati e saldati sulla scheda utilizzando la tecnologia di montaggio superficiale (SMT) o la tecnologia di foratura (THT) in base ai requisiti di progettazione.Il processo di assemblaggio può anche comportare l'applicazione di pasta di saldatura, macchine per il posizionamento dei componenti e forni per la saldatura.

Inoltre, l'assemblaggio di PCB a più strati può richiedere un'attenta attenzione alla gestione termica e all'integrità del segnale, poiché i più strati possono influenzare la dissipazione del calore e la propagazione del segnale.Il controllo e le prove di qualità sono anche fondamentali per garantire la funzionalità e l'affidabilità del PCB multilivello assemblato.

I nostri vantaggi:

1- Programma e test funzionali e pacchetto da Free.

2Alta qualità: standard IPC-A-610E, E-test, raggi X, AOI test, QC, 100% test funzionale.

3Servizio professionale: PCB/FPC/Aluminio, SMT, DIP, Componente Sourcing, OEM con 21 anni di esperienza.

4Certificazioni: UL, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949

Fabbricante professionale di circuiti stampati

Servizio

Siamo specializzati nel fornire soluzioni complete di EMS per soddisfare le esigenze uniche dei nostri clienti.



Ecco un assaggio dei servizi che offriamo:



1Fornitori di componenti elettronici.

2.Fabbricazione di PCB.

3- Assemblaggio dei circuiti stampati.

4- Costruzione Box.



Abbiamo una forte catena di fornitura di componenti elettronici, possiamo offrire un prezzo competitivo per la vostra lista BOM.
