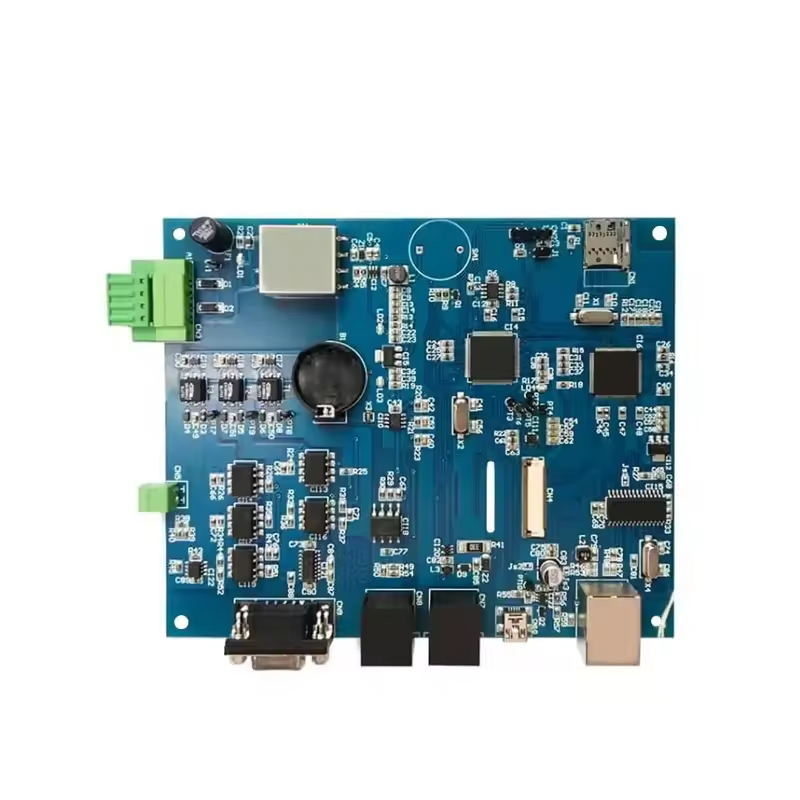

Convegno veloce di circuiti stampati con assemblaggio di PCB prototipo con taglio laser stampaggio di piegatura
-
Evidenziare
Circuito stampato rapido di giro
,Taglio laser assemblaggio di PCB prototipo
,Assemblea rapida del PWB del prototipo di giro
-
Nome del prodottoProduttore di circuiti stampati a rotazione rapida
-
TypePCBA
-
Base MaterialFR-4, Etc, Alu, High TG, FR-4/ceramic/cem-3/FR-1
-
Min. Spaziamento tra le linee4mil, 0,003", 0.1mm4mil), 0.1mm, 4/4mil (0.1/0.1mm)
-
Min. Line Width4mil, 0.1mm, 0.1mm/4mi, 0.075mm/0.075mm(3mil/3mil), 3mi
-
ProcessLaser Cutting Bending Stamping Stamping Welding Turnning Part
-
Surface FinishingHASL, OSP, HASL Lead Free, ENIG, Immersion Gold
-
Testing ServiceAOI X-Ray, 100% Function Test
-
Place of OriginCHINA
-
MarcaXHT
-
CertificazioneISO、IATF16949、RoSH
-
Model NumberXHT Prototype PCB Assembly-16
-
Minimum Order QuantityNO MOQ
-
PrezzoUS$ 0.1-1/Pcs
-
Packaging DetailsCarton with foam bag
-
Delivery Time5-8 work days
-
Termini di pagamentoT/T, Western Union, MoneyGram
-
Capacità di alimentazione600000+ PCS/bocca
Convegno veloce di circuiti stampati con assemblaggio di PCB prototipo con taglio laser stampaggio di piegatura
Produttore di circuiti stampati a rotazione rapida
Introduzione del nostro PCB
Tipi e usi dei PCB
(A) Quattro strati di cartone
Il materiale di substrato è principalmente tessuto in fibra di vetro epossidica. Gli usi principali sono computer personali, apparecchiature elettroniche mediche, strumenti di misura, macchine di prova dei semiconduttori,macchine per il controllo numerico, interruttori elettronici, macchine di comunicazione, schede di circuiti di memoria, schede IC, ecc.
(B) 6-8 strati di cartone
La maggior parte di essi sono utilizzati in interruttori elettronici, macchine di prova dei semiconduttori, computer personali di fascia media,macchine per il lavoro di ingegneria e altre macchine.
(C) 10 strati o più
Il materiale è principalmente materiale di resina di benzeno di vetro, o la resina epossidica viene utilizzata come materiale di substrato per PCB prototipo a più strati.e viene utilizzato in grandi computer industriali, computer ad alta velocità, macchine di difesa, macchine di comunicazione, ecc.
Servizio di prototipo di PCB Capacità e specifiche tecniche
| - No, no, no. | Articolo 2 | Capacità |
| 1 | Strati | 2-68L |
| 2 | Dimensioni massime di lavorazione | 600 mm*1200 mm |
| 3 | Spessore della scheda | 0.2 mm-6.5 mm |
| 4 | Spessore del rame | 0.5oz-28oz |
| 5 | Min traccia/spazio | 2.0mil/2.0mil |
| 6 | Apertura minima finita | 0. 10 mm |
| 7 | Rapporto spessore/diametro massimo | 15:1 |
| 8 | Attraverso il trattamento | Via, cieco e sepolto via, via in pad, rame in via... |
| 9 | Finitura/trattamento superficiale | HASL/HASL senza piombo, stagno chimico, oro chimico, oro immersivo |
| 10 | Materiale di base | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco laminato con materiale FR-4 ((compresa la laminazione ibrida parziale Ro4350B con FR-4) |
| 11 | Colore della maschera di saldatura | Verde, nero, rosso, giallo, bianco, blu, viola, verde opaco, nero opaco. |
| 12 | Servizio di collaudo | AOI, raggi X, sonda volante, prova di funzione, primo test di articolo |
| 13 | Perforazione del profilo | Routing, V-CUT, Beveling |
| 14 | Arco e torsione | ≤ 0,5% |
| 15 | Tipo di IDH | 1+n+1,2+n+2,3+n+3 |
| 16 | Min apertura meccanica | 0.1 mm |
| 17 | Apertura laser minima | 0.075 mm |
Capacità PCBA
| PCBA chiavi in mano | PCB + approvvigionamento di componenti + assemblaggio + imballaggio |
| Dettagli di montaggio | Le linee SMT e Through-hole, ISO SMT e DIP |
| Tempo di consegna | Prototipo: 15 giorni lavorativi Ordine di massa: 20-25 giorni lavorativi |
| Prova sui prodotti | Test di giug/stampo, ispezione a raggi X, prova AOI, prova funzionale |
| Quantità | Quantità minima: 1pcs. prototipo, piccolo ordine, ordine di massa, tutto OK |
| Documenti necessari | PCB: file Gerber ((CAM, PCB, PCBDOC) Componenti: scheda dei materiali (lista BOM) Assemblea: file Pick-N-Place |
| Dimensione del pannello PCB | Dimensione minima: 0,25*0,25 pollici ((6*6mm) Dimensione massima: 1200*600 mm |
| Dettagli dei componenti | Passivo Dimensione ridotta a 0201 BGA e VFBGA Portatori di chip senza piombo/CSP Assemblaggio SMT a doppio lato Fino a 0,8 millimetri. BGA Riparazione e riball Rimozione e sostituzione delle parti |
| Confezione dei componenti | Nastro tagliato, tubi, bobine, parti libere |
| Processo di assemblaggio dei PCB+ | Perforazione, esposizione, rivestimento, incisione e ripiegamento, perforazione, prova elettrica, onda Saldatura ---- Assemblaggio ---- TIC ---- Prova di funzione ---- Prova di temperatura e umidità |
Cosa fornisce XHT?
1L'intero processo è dotato di un team professionale per servirvi.
2Servizio di progettazione gratuito, secondo il tuo gerber e l'impedenza fino a quando non sei soddisfatto.
3Metodi di pagamento flessibili e condizioni di pagamento negoziabili
4Servizio chiavi in mano, dalla fabbricazione del PCB, all'assemblaggio, dall'acquisto del BOM alla consegna.
Industria dell'elettronica di consumo
I circuiti stampati sono ponti che trasportano componenti elettronici e collegano circuiti.controllo industriale, attrezzature mediche, difesa nazionale e aerospaziale. componenti elettronici mancanti.
Nell'attuale contesto di evoluzione accelerata della tecnologia cloud, la costruzione di reti 5G, i big data, l'intelligenza artificiale, l'economia condivisa, l'industria 4.0, e l'Internet delle cose, l'industria dei PCB, come "madre dei prodotti elettronici", diventerà l'anello dell'intera catena dell'industria elettronica.
Negli ultimi decenni, AR, VR, tablet e dispositivi indossabili sono spesso diventati punti caldi nell'industria dell'elettronica di consumo.realizzazione di applicazioni di PCB prototipo ampiamente distribuite nell'industria dell'elettronica di consumo, con le caratteristiche di una grande domanda, un gran numero di ordini e una rapida sostituzione.
Produttore di circuiti elettronici OEM
Abbiamo una forte catena di fornitura di componenti elettronici, possiamo offrire un prezzo competitivo per la vostra lista BOM.
Servizio
Siamo specializzati nel fornire soluzioni complete di EMS per soddisfare le esigenze uniche dei nostri clienti.
Domande frequenti
| D: Cosa è necessario per la quotazione PCB e PCBA? XHT: per PCB: file Gerber e requisiti tecnici ((materiale, dimensione, trattamento di finitura superficiale, spessore di rame, spessore della scheda) e quantità necessaria. Per il PCBA: i file sopra menzionati, la BOM, il file di selezione e di localizzazione. |
| D: Che tipo di servizio avete? XHT: Forniamo soluzioni chiavi in mano, tra cui R&S, produzione di PCB, SMT, assemblaggio finale, test e altri servizi a valore aggiunto. |
| D: Possiamo ispezionare la qualità durante la produzione? XHT: Sì, siamo aperti e trasparenti su ogni processo produttivo senza nulla da nascondere. |
| D. Costi di spedizione? XHT: Il costo di spedizione è determinato dalla destinazione, dal peso, dalle dimensioni di imballaggio delle merci. |
| D: Qual è la differenza tra la scheda HDI e la scheda di circuito generale? XHT: la maggior parte degli HDI utilizza il laser per formare fori, mentre i circuiti stampati generali utilizzano solo la perforazione meccanica, e i circuiti stampati HDI sono fabbricati con il metodo di build-up (Build Up), quindi verranno aggiunti più strati,mentre le schede di circuito generico vengono aggiunte una sola volta. |
| D. Quali formati di file accettate per la produzione? XHT: file Gerber: CAM350 RS274X File PCB: Protel 99SE, P-CAD 2001 PCB BOM: Excel (PDF,word,txt) |
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
